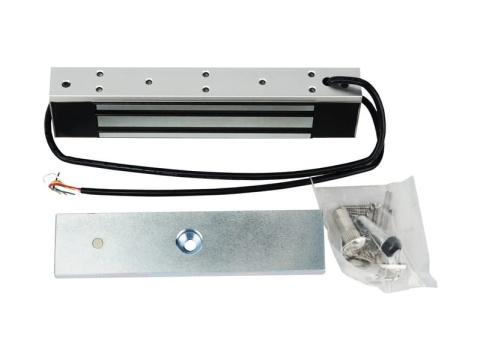

Zwora Elektromagnetyczna EL-800WS

Zwora elektromagnetyczna SCOT 350kg Z Sygnalizacją

Opis

Zwory elektromagnetyczne SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów. Zwora składa się z elementu wykonawczego zawierającego elektromagnes, montowanego na ramie drzwi, oraz metalowej płytki, umieszczanej na skrzydle drzwi. Zasilona cewka elektromagnesu przyciąga płytkę zabezpieczając w ten sposób wejście. W zależności od modelu zwory maksymalny nacisk na drzwi przy którym elektromagnes przyciąga metalową płytkę wynosi 180, 280, 350, 540 kg. Zwory elektromagnetyczne stosuje się w systemach kontroli dostępu zamiennie z elektrozaczepami rewersyjnymi, czyli tam, gdzie przepisy bezpieczeństwa wymagają otwarcia drzwi po zaniku napięcia w systemie kontroli: wyjściach ewakuacyjnych, przeciwpożarowych, budynkach użyteczności publicznej.Zwora elektromagnetyczna nie posiada ruchomych elementów mechanicznych, przez co praktycznie nie występuje zużycie elementów urządzenia. Z tego względu stosowana jest w miejscach o dużym natężeniu ruchu, gdzie kontrolowane drzwi są często otwierane, eliminując konieczność stałej konserwacji. Dodatkowe uchwyty montażowe typu „L”, „ZL”, „UL” pozwalają na montaż zwory praktycznie na każdych drzwiach. Zwora elektromagnetyczna wyposażona jest w przekaźnik NC, który może być wykorzystany w systemie kontroli dostępu informując o otwarciu / zamknięciu sterowanych drzwi. Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi. Konstrukcja zwory pozwala na montaż na zewnątrz budynków, przy zabezpieczeniach typu furtki, śluzy, itp.

Uwaga!

Zwora może występować w dwóch wersjach różniących się napięciem zasilania. Sposób podłączenia zwory na zdjęciu powyżej:

WERSJA I (zasilanie 12V DC): czerwony (+), czarny (-), żółty, biały (styk NC).

WERSJA II (zasilanie 12 / 24V DC)

Specyfikacja

• Model: EL-800WS
• Maks. nacisk na drzwi: 350 kg
• Przeznaczenie: Zewnętrzna
• Napięcie zasilania: 12V DC / 24V DC
• Pobór prądu: 500mA (12V DC) / 250mA (24V DC)
• Sygnalizacja: Tak (styk NC)
• Wymiary zwory (szer. x wys. x gł.): 228 x 52 x 27 mm
• Wymiary płytki (szer. x wys. x gł.): 190 x 45 x 11,5 mm
• Stopień ochrony IP: IP68
• Temperatura pracy: -20～+55℃
• Temperatura zwory podczas pracy: ≤+20℃
• Wilgotność względna otoczenia: 0~95%(bez kondensacji)
