• ZESTAW ODCIĄGÓW NA III POZIOM ODCIĄGOWY MK-1.5/ODC-3

Symbol: MK-1.5/ODC-3
783.83
szt. Do przechowalni
Wysyłka w ciągu 2-4 dni roboczych
Cena przesyłki 16
Odbiór osobisty 0
Paczkomaty InPost 16
Kurier InPost 17
Kurier InPost (Pobranie) 22
Dostępność Mało
Waga 7.52 kg

Zamówienie telefoniczne: 514404667

Zostaw telefon

Komplet odciągów do wykonania trzeciego poziomu odciągowego dla konstrukcji wieloelementowych wykonanych z segmentów MK-1.5

Odciągi są przeznaczone do montażu pomiędzy 10 a 11 elementem kratowym

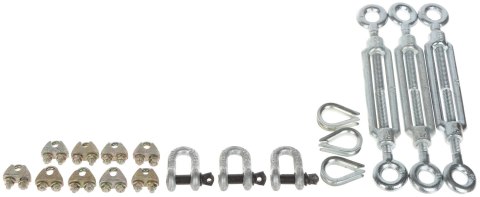

Zawartość zestawu:

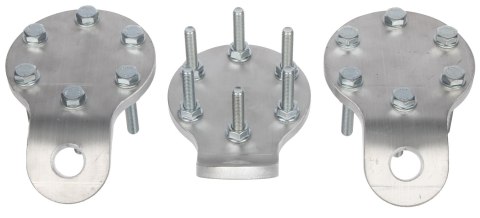

3x Kołnierz,
18x Śruba M8x40 z nakrętką,
6x Kausza na linę ø5mm,

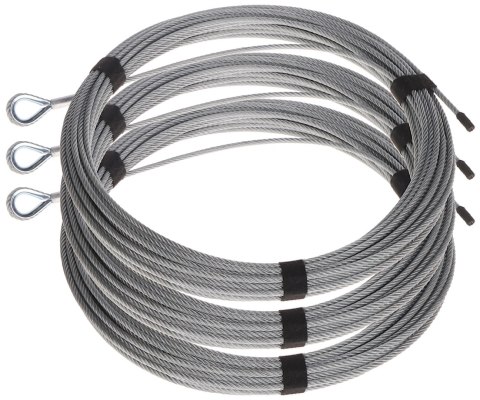

3x Lina stalowa ø5mm, 19m - zakuta z jednej strony, z zapasem,
9x Zacisk do liny ø5mm ,
3x Szekla 0,75T,
3x Śruba rzymska M10 oko-oko



Procedura łączenia:



1. Kołnierz skręcamy pomiędzy 2 sekcjami masztu MK-1.5 (pomiędzy 10 a 11 elementem kratowym)


2. Przez otwór mocujący w kołnierzu przekładamy szeklę przetyczką w stronę masztu


3. Do szekli mocujemy linę odciągową zakutym końcem (tam gdzie jest obstalowana kausza)


4. Wolny koniec liny (ten bez kauszy) przekładamy przez kauszę założoną na śrubę rzymską


5. Wolny koniec śruby rzymskiej kotwimy poprzez oko do fundamentu (element mocujący zależny od kotwienia - po stronie klienta)


6. Wybieramy luz na linie, zakładamy 3 zaciski linowe i dokręcamy

Należy przy tym pamiętać żeby pierwszy zacisk "na luźno" ściągnąć jak najbliżej kauszy - tak by lina przylegała ładnie po całym obwodzie i dopiero dokręcić. Nie wybranie luzu może skutkować zsunięciem się liny z kauszy i niepoprawnym działaniem połączenia lub w długiej perspektywie przetarciem się liny

Zaciski oddalamy od siebie o około 30cm, a pozostały zapas liny obcinamy lub buchtujemy - gdyż może się przydać przy zmianie lub przesunięciu punktów kotwienia masztu


7. Procedurę kończymy wybierając pozostały luz śrubą rzymską do lekkiego napięcia liny (około 100kg siły maksymalnie)

Znaczne przekroczenie napięcia liny może doprowadzić do deformacji stopy masztu (stalowy trójkąt), lub zerwać gwinty na hakach/kotwach stalowych w fundamencie


Zestaw został zaprojektowany z uwzględnieniem poprawki na długoterminową korozję liny - siła zrywająca dla nowego zestawu wynosi 800kg na jedną linę

Zastosowanie: MK-1.5
Długość linki: 3 x 19 m
Średnica linki: 5 mm
Grubość kołnierza: 8 mm
Waga: 7.52 kg
Producent / Marka: DELTA
Gwarancja: 3 lata
