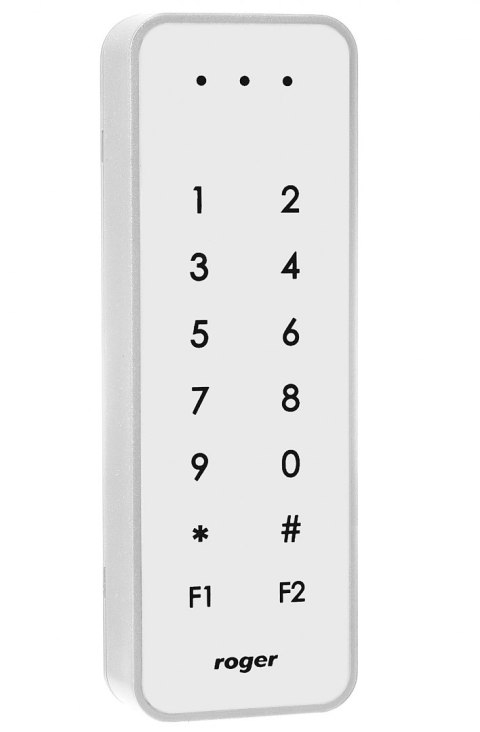

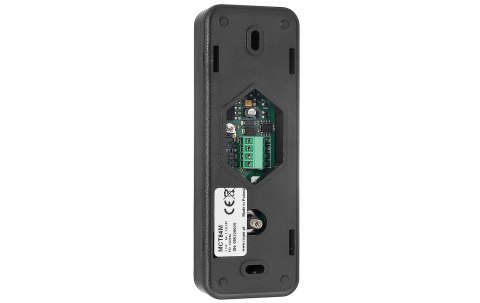

Wewnętrzny czytnik zbliżeniowy z klawiaturą MCT84M

Wewnętrzny czytnik zbliżeniowy z klawiaturą MCT84M

Opis

Czytniki serii MCT84M są wewnętrznymi terminalami dostępu przeznaczonymi do pracy w systemie kontroli dostępu RACS 5. Czytniki pełnią funkcję urządzenia podrzędnego względem kontrolera dostępu i nie mogą samodzielnie dozorować przejścia. Terminale MCT84M umożliwiają zarówno odczyt numeru seryjnego karty zbliżeniowej (CSN) jaki i numeru programowalnego (PCN) zapisanego w szyfrowanych sektorach pamięci na karcie. Wykorzystanie programowalnego numeru karty zabezpiecza ją przed duplikowaniem co zdecydowanie podnosi poziom bezpieczeństwa całego systemu kontroli dostępu. Komunikacja z kontrolerem odbywa się za pośrednictwem zmodyfikowanego standardu RS485, który dopuszcza tworzenie struktur okablowania typu gwiazda oraz drzewo. Magistrala komunikacyjna, do której dołączany jest czytnik może mieć długość do 1200 m i być wykonana przy pomocy dowolnego rodzaju kabla sygnałowego. Konfigurowanie urządzenia oraz aktualizację oprogramowania wbudowanego (firmware) przeprowadza się za pośrednictwem interfejsu RS485 i programu RogerVDM (Windows). Panel frontowy czytnika jest wykonany ze szkła, przez co posiada on dużą trwałość i odporność na zarysowania, a dodatkowo zapewnia szlachetny efekt estetyczny urządzenia. Obudowa czytnika posiada neutralny wzorniczo wygląd, dzięki któremu dobrze wkomponowuje się zarówno we wnętrza tradycyjne jak i nowoczesne, a także w te o charakterze zabytkowym oraz muzealnym. Relatywnie niewielka szerokość obudowy czytnika umożliwia jego montaż na ościeżnicy lub profilach konstrukcyjnych drzwi.

MAGISTRALA RS485

Komunikację terminala z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115. Magistralę tą można kształtować w sposób swobodny stosując topologie gwiazdy i drzewa a także ich kombinacje. Nie dopuszcza się jednak stosowania topologii pętli. Nie jest wymagane stosowanie rezystorów terminujących na końcach linii transmisyjnych magistrali komunikacyjnej RS485. W większości przypadków komunikacja działa bezproblemowo dla wszystkich rodzajów kablam niemniej preferowana jest nieekranowana skrętka komputerowa. Zastosowanie kabli w ekranie należy ograniczyć do instalacji narażonych na silne zakłócenia elektromagnetyczne. Standard transmisji RS485 stosowany w systemie RACS 5 gwarantuje poprawną komunikację na odległości do 1200 metrów i charakteryzuje się wysoką odpornością na zakłócenia.

CZUJNIK ANTYSABOTAŻOWY

Wbudowany czujnik antysabotażowy (Tamper) umożliwia detekcję otwarcia obudowy terminala jak też oderwania jej od podłoża. Czujnik jest na stałe podłączony do linii wejściowej terminala. Nie wymaga on konfiguracji niskopoziomowej ani dodatkowych czynności instalacyjnych ale istotne jest by zamontować panel przedni terminala tak by czujnik antysabotażowy był dociśnięty do podstawy terminala. Czujnik wymaga konfiguracji wysokopoziomowej polegającej na przypisaniu funkcji [133] Tamper – klucz stały na poziomie Płyty głównej kontrolera w drzewku nawigacyjnym programu VISO.

CZYTNIK MIFARE

Nowoczesny czytnik MCT84M zostały zaprojektowany do współpracy z transponderami w standardzie 13.56MHz MIFARE Ultralight oraz Classic. Czytnik może być skonfigurowany do odczytu następujących numerów: CSN (unikalny numer seryjny karty), SSN (numer zapisany w dowolnym sektorze karty), MSN (numer adresowany przez sektor MAD).

Specyfikacja

GŁÓWNE

Napięcie zasilania: Nominalne 12VDC, dopuszczalne 10-15VDC

Pobór prądu (średni): 65mA

Wyjścia przekaźnikowe: Jedno wyjście przekaźnikowe (REL1) z jednym stykiem NO/NC, obciążalność 30V/1,5A DC/AC

Wyjścia tranzystorowe: Dwa wyjścia tranzystorowe (IO1, IO2) typu otwarty kolektor, obciążalność 15V/150mA DC

Ochrona antysabotażowa(TAMPER): Otwarcie obudowy raportowane metodą programową do kontrolera dostępu

Karty: 13.56MHz MIFARE Ultralight, Classic

Zasięg odczytu: Do 5 cm

Odległości: Do 1200 m długości magistrali RS485 pomiędzy kontrolerem a czytnikiem

Klasa szczelności:IP41

Temperatura pracy: -10°C ~ +50°C

Wilgotność: 10 ~ 95% (bez kondensacji)

Waga: ok. 100g

Wymiary (szer./wys./dł.): 130x45x22mm
