U4HS - zestaw czterokanałowy z pilotem

U4HS - Sterownik radiowy 4 kanałowy

Opis

Sterownik radiowy 4 kanałowy U4HS

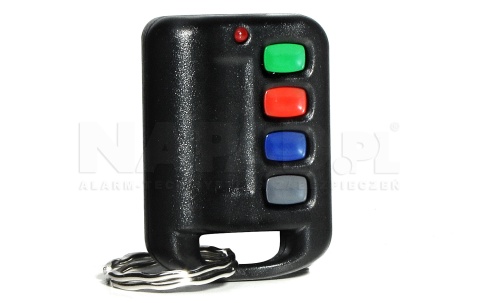

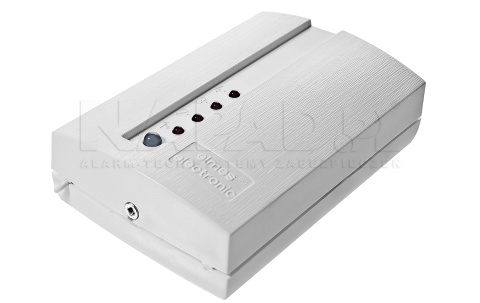

Sterownik radiowy U4HS firmy Elmes to ulepszona i zminiaturyzowana wersja radiolinii CH4HS, w której skład wchodzi odbiornik U4HR oraz jeden piloty CH4HT. W urządzeniu wykorzystano zaawansowany system kodowania zmiennego KEELOQ. Umożliwia na przypisanie maksymalnie do 112 pilotów. Zestaw charakteryzuje się doskonałą czułością i selektywnością oraz zgodnością z najnowszymi wytycznymi UE w zakresie urządzeń zdalnego sterowania. Odbiornik powinien być instalowany możliwie wysoko i wyłącznie wewnątrz pomieszczeń zamkniętych i suchych. Nie powinien być instalowany w sąsiedztwie urządzeń elektro-energetycznych i metalowych, które stanowią ekran dla fal radiowych i niekorzystnie wpływają na zasięg działania.

Funkcja mini centrali

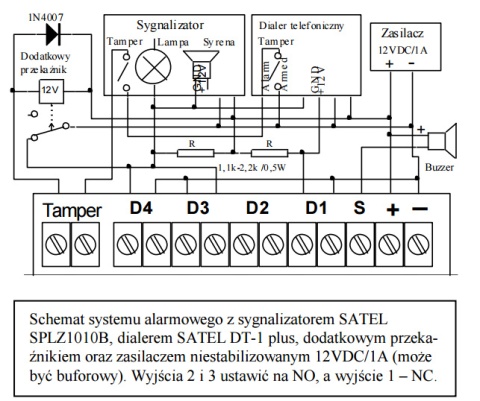

Odbiornik U4HR pozwala na możliwość pełnienia funkcji bezprzewodowej mini-centrali alarmowej i umożliwia budowę prostego systemu alarmowego o następujących cechach:

1. Osiem bezprzewodowych linii alarmowych
2. Uzbrojenie i rozbrojenie alarmu z pilota
3. Pamięć dla maksymalnie 112 urządzeń bezprzewodowych
4. Pamięć alarmu (także przy braku zasilania) z sygnalizacją linii alarmu diodą LED
5. Pamięć stanu uzbrojenia lub rozbrojenia alarmu po wyłączeniu zasilania
6. Funkcja antynapadowa „panic” przy naciśnięciu przycisku pilota ponad 2s
7. Ograniczenie ilości wywołań alarmu do 5 w czasie uzbrojenia
8. Cztery wyjścia przekaźnikowe typu NO/NC (wybór zworką) o następującym znaczeniu

• wyj. D1 - sygnalizacja czuwania
• wyj. D2 - o dowolnym przeznaczeniu, załączane np. z 2 przycisku pilota
• wyj. D3 – alarmowe, do sygnalizatora akustycznego / optycznego
• wyj. D4 - alarmowe, 24 godzinne (alarm TAMPER w detektorze lub przycisk „panic”)

System kodowania zmiennego KEELOQ

Podczas każdego naciśnięcia przycisku pilota, zostaje wygenerowany i wysłany nowy kod. Zadaniem odbiornika U4HR jest śledzenie tych zmian i reagowanie na nowe kody. Kody, które zostały raz tylko użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Dioda świecąca LED

Odbiornik sterownika U-4HS został wyposażony w diodę świecącą LED. Wówczas, gdy żadne wyjście nie jest załączone świeci na zielono, w przypadku chociaż jedno wyjście jest załączone na czerwono. Pulsuje – gdy jeden z nadajników, tj. pilotów lub detektorów, ma rozładowaną baterię.

Wyjście sygnalizacyjne S

Odbiornik posiada wyjście typu otwarty kolektor o obciążalności 1A/60V (oznaczone literą „S”), które sygnalizuje chwile załączenia i wyłączenia każdego wyjścia. Sygnalizuje także naciśnięcie przycisku pilota.

Pamięć odbiornika

Istnieje możliwość zaprogramowania do odbiornika maksymalnie do 112 pilotów. Wprowadzenie do pamięci każdego kolejnego pilota, skutkuje usunięcie przypisanych jako pierwszych.

Specyfikacja

Zawartość zestawu: 1x odbiornik U4HR, 1x pilot CH4HT

System kodowania: KEELOQ®

Częstotliwość pracy: 433,92MHz

Zasięg: Do 100m (w terenie otwartym)

Programowalna ilość nadajników: 112

Tryb pracy: 3 (monostabilny, bistabilny, opcja wyciągarka)

Sygnalizacja pracy: Dwukolorowa dioda LED

Kontrola stanu baterii w nadajnikach: Tak

Wyjścia przekaźnikowe NO/NC: 4

Obciążalność wyjść przekaźnikowych: 1A/30V DC lub 0,5A/125V AC

Wyjście tranzystorowe typu OC: 1

Obciążalność wyjścia OC: 1A/60V

Zabezpieczenie: Antysabotażowe (TAMPER)

Funkcja centrali alarmowej

• Linie alarmowe: 8 bezprzewodowych
• Uzbrojenie i rozbrojenie alarmu: Z poziomu pilota

Dodatkowe funkcje:

• Pamięć alarmu, pamięć stanu uzbrojenia lub rozbrojenia alarmu po
• wyłączeniu zasilania, funkcja antynapadowa „panic”, ograniczenie ilości
• wywołań alarmu do 5 w czasie uzbrojenia

Pozostałe

• Zasilanie odbiornika: 10 ~ 15V DC
• Zasilanie pilota: 12V (bateria GP23A)
• Pobór prądu: Spoczynkowy 20mA, maks. 120mA
• Wilgotność: 0 ~ 95%
• Temperatura pracy: -20°C ~ 55°C
• Wymiary pilota: 35x50x13mm
• Wymiary odbiornika: 61x97x25mm
