TRANSFORMATOR WIDEO TR-1/SV SEPARATOR OPTYCZNY

Opis

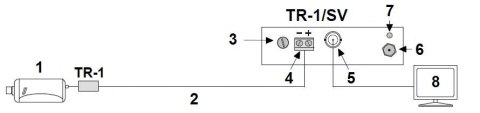

TR-1/SV przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Galwaniczna separacja między wejściem, wyjściem oraz zasilaniem, chroni urządzenia przed różnica potencjałów. Różnica napięć pomiędzy masami może wystąpić np. w przypadku długiej linii zasilającej i zasilaniu kamer z różnych zasilaczy.

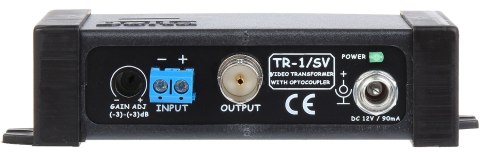

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Specyfikacja

• Standard: CVBS - PAL, NTSC
• Zasięg wideo: max. 400 m UTP kat. 5e
• Rodzaj urządzenia: Aktywne
• Napięcie we/wy 75Ω (CVBS): 1 Vpp
• Zasilanie: 12 V DC / 90 mA
• Liczba kanałów: 1
• Zakres pasma wideo: 0  ... 9 MHz ( -3 dB )
• CMRR (dB @ 5MHz): 50 dB
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω

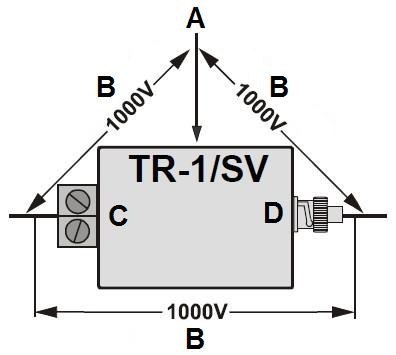

• Separacja galwaniczna między wejściem a wyjściem: 1000 V ( szczytowe )
• Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi: 1000 V ( szczytowe )
• Typ złącza koncentrycznego: BNC Gniazdo proste
• Typ złącza symetrycznego: Zaciski kablowe
• Temperatura pracy: -50 °C ... 55 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Waga: 0.095 kg
• Wymiary: 117  x 30  x 62 mm
• Producent / Marka: DELTA
