SEPARATOR WIDEO D-SEP/HD

SEPARATOR WIDEO D-SEP/HD

Opis

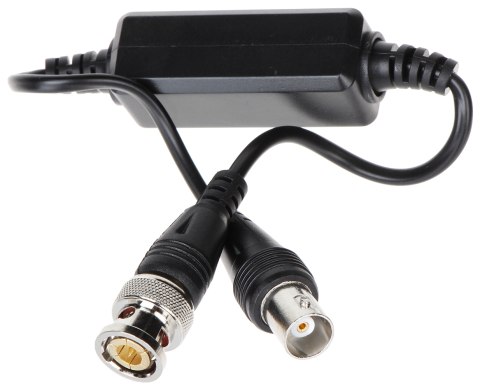

D-SEP/HD izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, PAL.

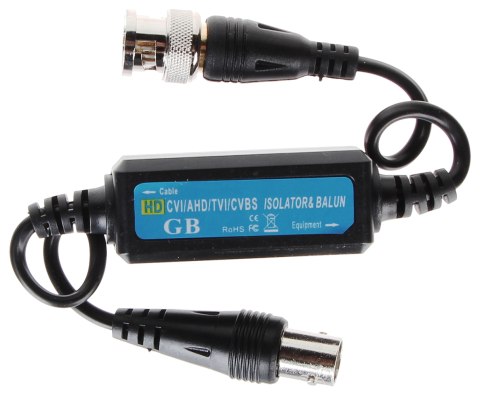

Uwaga! Urządzenie D-SEP/HD wymaga prawidłowego połączenia: Cable (gniazdo BNC) – sygnał z kamery (linia przesyłowa), Equipment (wtyk BNC) – rejestrator, monitor.

Specyfikacja

Standard:

• AHD - 8 Mpx, 4K UHD
• HD-CVI - 8 Mpx, 4K UHD
• HD-TVI - 8 Mpx 4K UHD
• CVBS - PAL / NTSC

Rodzaj urządzenia: Pasywne

Liczba wejść: 1 szt. Gniazdo BNC

Liczba wyjść: 1 szt. Wtyk BNC

Impedancja wejściowa: 75 Ω

Impedancja wyjściowa: 75 Ω

Separacja galwaniczna między wejściami a wyjściami: 25 V DC

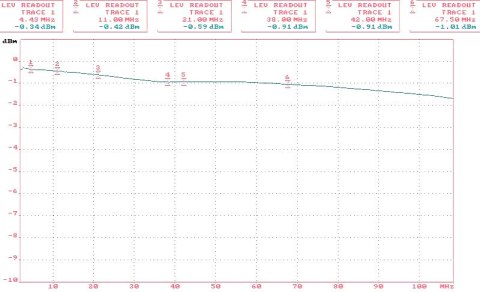

Tłumienie:

• 4.43 MHz @ 0.34 dB
• 11 MHz @ 0.42 dB
• 21 MHz @ 0.59 dB
• 38 MHz @ 0.91 dB
• 42 MHz @ 0.91 dB
• 67.5 MHz @ 1.01 dB

Szerokość pasma: 200 MHz

Zasilanie: -

Temperatura pracy: -20 °C ... 55 °C

Waga: 0.03 kg

Wymiary: 49  x 20  x 17 mm
