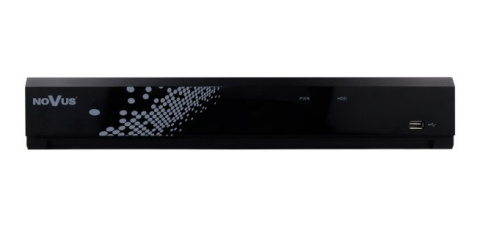

Rejestrator AHD multistandard NHDR-4304AHD

NAJWAŻNIEJSZE CECHY

• kanały wideo: 4, kanały audio: 4
• nagrywanie: do 120 kl/s (AHD), do 180 kl/s (IP)
• montaż dysków wewnątrz: do 1
• wyjścia monitorowe: 2 (2 x główne, 1 x pomocnicze)
• wsparcie dla kamer analogowych HD (720p, 1080p, 4MPX, 5MPX, 8MPX)
• wsparcie dla kamer AHD, TVI, CVI
• wsparcie dla kamer IP (tryb hybrydowy)
• inteligentna analiza obrazu
• wsparcie dla kamer PIR

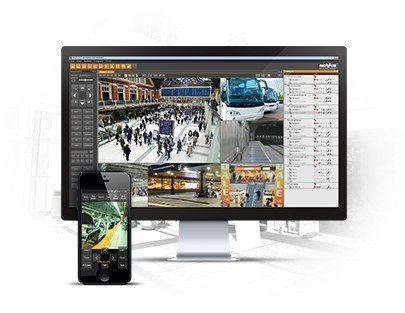

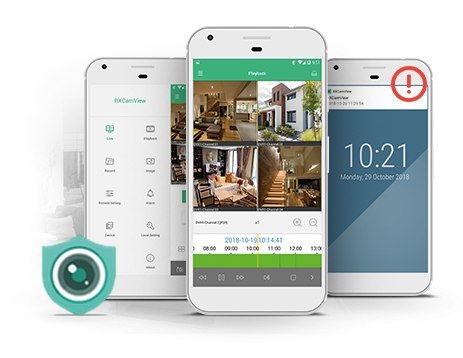

RxCamView

Aplikacja mobilna pozwala na zdalny monitoring systemu opartego o rejestratory serii 4000, AHD oraz zestawu Wi-Fi, poprzez smartphone z systemem Android lub iOS. Z poziomu telefonu dostępna jest podstawowa konfiguracja rejestratora jak i kamer, a także sterowanie PTZ. Aplikacja umożliwia łączenie się z rejestratorem poprzez P2P wykorzystując kod QR, bez konieczności dodatkowej konfiguracji sieci. Dodatkowo umożliwia ona otrzymywanie alarmów push na wybrane akcje alarmowe takie jak:

• przekroczenie linii
• wtargnięcie do strefy
• sabotaż

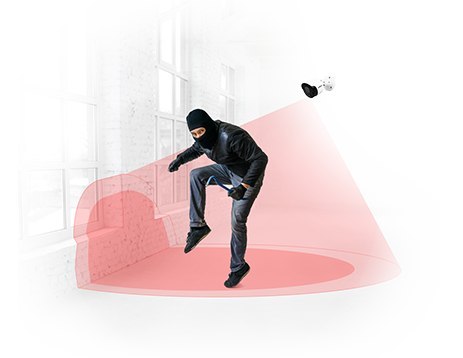

Współpraca z kamerami z czujką PIR

Rejestratory serii 4000 są w stanie odbierać komunikat o wykryciu poruszającego się obiektu, przez czujkę PIR wbudowaną w przedni panel kamery. Pasywna czujka podczerwienie pozwala nam wyeliminować fałszywe detekcje ruchu spowodowane np.:

• światłami przejeżdżających samochodów
• ruchami cieni
• odbiciami od błyszczących powierzchni
• ruch liści/drzew na wietrze

Zasada działania czujki PIR opiera się na wykrywaniu zmian ciepła w strefie detekcji, w związku z tym alarm generowany jest tylko w przypadku pojawienia się na scenie człowieka lub innego obiektu różniącego się temperaturowo od otoczenia.

Konfiguracja kamer z poziomu rejestratora

Rejestratory serii 4000 w połączeniu z kamerami serii 4000 (dawna 2000) poza podstawową konfiguracją parametrów takich jak kontrast czy jasność, pozwalają na znacznie bardziej zaawansowaną ingerencję w ustawienia kamery. W zależności od funkcjonalności kamery, z poziomu rejestratora jesteśmy w stanie m.in.:

• ustawić tryb korytarzowy oraz obrót o 180/270 stopni
• ustawić ogniskową w kamerze z obiektywem typu motor zoom
• ustawić korekcję obrazu (BLC, HLC, WDR itp.)
• ustawić tryb pracy (dzień/noc/automatyczny)
• wszystkie parametry wideo (kl/s, rozdzielczość, bitrate itp.)

Kompatybilność z NMS

Oprogramowanie NMS (Novus Management System) jest zaawansowaną platforma służącą do zarządzania systemem monitoringu wizyjnego. NMS może łączyć w sobie różne standardy telewizji dozorowej: Analog, AHD, IP, a przy tym jest oprogramowaniem o dużym stopniu elastyczności, znajdującym swoje zastosowanie zarówno w mniejszych jak i dużych i rozproszonych instalacjach.

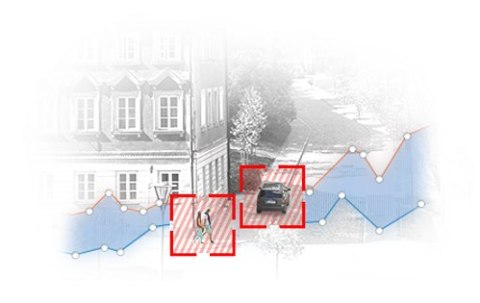

VCA

(ang. Video Content Analysis) odnosi się do zaawansowanych funkcji analizy obrazu, takiej jak zniknięcie obiektu ze sceny czy też odczytywanie tablic rejestracyjnych, ale również do innych często wykorzystywanych funkcji, jak przekroczenie linii czy sabotaż kamery.

Standard ONVIF

Standard Onvif pozwala na uzyskanie podstawowej kompatybilności pomiędzy urządzeniami różnych producentów i marek. Zestaw kamera+rejestrator wspierające standard Onvif, gwarantuje nam, że kamera będzie odnaleziona, dodana, nagrywana oraz przekazywać będzie informacje o detekcji ruchu.

Kompresja H.265

Standard kodowania wideo, który jest następcą standardu H.264, względem którego pozwala zaoszczędzić nawet 35% pasma przesyłania.

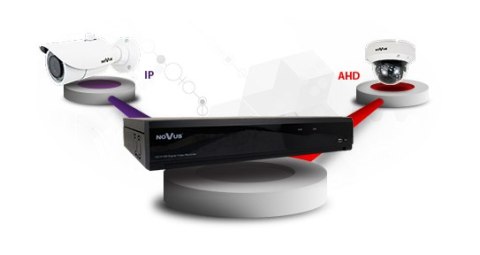

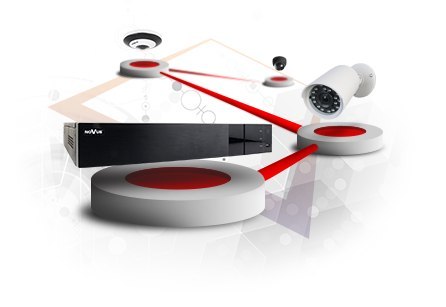

Tryb hybrydowy

Rejestratory AHD marki Novus dzięki zastosowaniu trybu hybrydowego, są w stanie wyświetlać, nagrywać i odbierać zdarzenia analizy obrazu także kamer IP. Połączenie kamer analogowych z kamerami IP w jednym rejestratorze, jest szczególnie ważne w przypadku modernizacji istniejącej instalacji monitoringu wizyjnego, a także przyszłej jego rozbudowy.

Multistandard AHD

Rejestratory AHD pracujące w trybie multistandard są w stanie obsłużyć kamery analogowe o różnym standardzie pracy. Dostępne standardy to AHD, TVI, CVI, są najczęściej występującymi na rynku, co za tym idzie, rejestratory będą kompatybilne z większością kamer analogowych innych producentów.

Specyfikacja

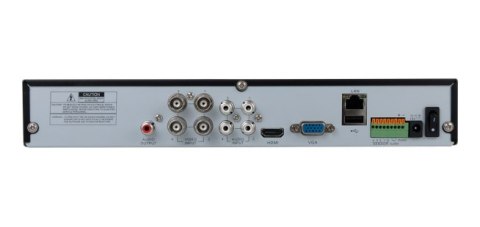

WIDEO

• Wejścia wideo: 4 x BNC
• Tryb pracy: AHD 8Mpx, TVI 8Mpx, CVI 4Mpx, analog 960H
• Wyjścia monitorowe:
• główne (podział, pełny ekran, sekwencja): 1 x HDMI (4K UltraHD), 1 x VGA (FullHD),
• pomocnicze: 1 x VGA (HD) zamiennie z głównym
• Strumienie IP:
• tryb DVR: 4 x BNC + 0 x IP
• tryb hybrydowy: 4 x BNC + 2 x IP
• tryb IP: 0 x BNC + 6 x IP
• Obsługiwana rozdzielczość IP: maks. 3840 x 2160

AUDIO

• Wejścia/wyjścia audio: 4 x RCA (Line-in)/1 x HDMI, 1 x RCA

NAGRYWANIE

• Kompresja: H.264, H.265
• Prędkość nagrywania:
• 120 kl/s (1280 x 720 - HD),
• 120 kl/s (1920 x 1080 - FullHD),
• 40 kl/s (2560 x 1440 - 4Mpx),
• 32 kl/s (2560 x 1944 - 5Mpx)
• 24 kl/s (3840 x 2160 - 8Mpx)
• Prędkość nagrywania IP:
• tryb hybrydowy: 60kl/s
• tryb IP: 180kl/s
• Wielkość strumienia IP:
• tryb hybrydowy: 16 Mb/s łącznie ze wszystkich kamer IP
• tryb IP: 48 Mb/s łącznie ze wszystkich kamer IP
• Tryby nagrywania: ciągły, wyzwalany: ręcznie, wejściem alarmowym, detekcją ruchu, alarmem PIR, analizą obrazu
• Harmonogram: odrębne ustawienia dla: każdej kamery, każdego dnia tygodnia, konfiguracja z dokładnością: 30 min, możliwość łączenia dowolnych trybów nagrywania
• Prealarm/postalarm: do 3 s/do 5 min

ODTWARZANIE

• Prędkość odtwarzania: 120 kl/s
• Prędkość odtwarzania IP: 120 kl/s
• Wyszukiwanie nagrań: według czasu/daty, powiązanych ze zdarzeniami, po zdarzeniach analizy obrazu, ruch w określonym obszarze, powiązanych ze znacznikami

KOPIOWANIE

• Metody kopiowania: port USB (dysk twardy lub pamięć Flash), sieć komputerowa
• Format plików kopii: JPG, BMP, PNG, MP4, AVI

DYSKI

• Dyski wewnętrzne: możliwość montażu: 1 x HDD 3.5” SATA
• Maksymalna wewnętrzna pojemność: 14 TB

ALARMY

• Wejścia/wyjścia alarmowe: 4/1 typu przekaźnik
• Detekcja ruchu: siatka 36 x 44, odrębne ustawienia czułości, obsługa kamer PIR
• Reakcja na zdarzenia alarmowe: sygnał dźwiękowy, e-mail, aktywacja wyjścia alarmowego, komunikat na ekranie, aktywacja nagrywania, PTZ, pełny ekran, zapis zdjęcia na FTP, zapis wideo na FTP, zapis zdjęcia w chmurze, zapis wideo w chmurze

INTELIGENTNA ANALIZA OBRAZU

• Obsługiwane funkcje: Sabotaż, Przekroczenie linii, Naruszenie strefy, Pojawienie się obiektu, Zniknięcie obiektu, Detekcja twarzy, Detekcja osób, Zliczanie przekroczeń linii, Detekcja audio
• Liczba kanałów: 1 x BNC, 6 x IP (Seria 2000 i 4000)

SIEĆ

• Interfejs sieciowy: 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s
• Obsługiwane protokoły sieciowe: HTTP, TCP/IP, IPv4, HTTPS, FTP, DHCP, DNS, DDNS, NTP, RTSP, UPnP, SNMP, SMTP, P2P
• Programy na PC/MAC: NMS, Internet Explorer, NHDR-5000 Viewer/NHDR-5000 Viewer
• Aplikacje mobilne: RxCamView (iPhone, Android)
• Maks. liczba połączeń z rejestratorem: 20 (podgląd „na żywo”: 20, odtwarzanie: 1, konfiguracja: 20)
• Przepustowość: 48 Mb/s łącznie do wszystkich stacji klienckich

PTZ

• Porty PTZ: 1 x RS-485
• Protokoły PTZ: Pelco-D, Pelco-P
• Funkcje PTZ: obrót/uchył/zoom, presety, trasy

COAX

• Funkcje COAX: menu, zoom, focus, PTZ

DODATKOWE INTERFEJSY

• Porty USB: 2 x USB 2.0

SYSTEM OPERACYJNY

• System operacyjny: Linux
• Menu ekranowe: języki: polski, angielski, rosyjski, inne
• Sterowanie: mysz komputerowa i zdalny pilot IR (w zestawie), sieć komputerowa, klawiatura NV-KBD50
• Diagnostyka systemu: automatyczna kontrola: dysków, utraty połączenia z kamerami
• Bezpieczeństwo: hasło dostępu, filtrowanie IP

PARAMETRY INSTALACYJNE

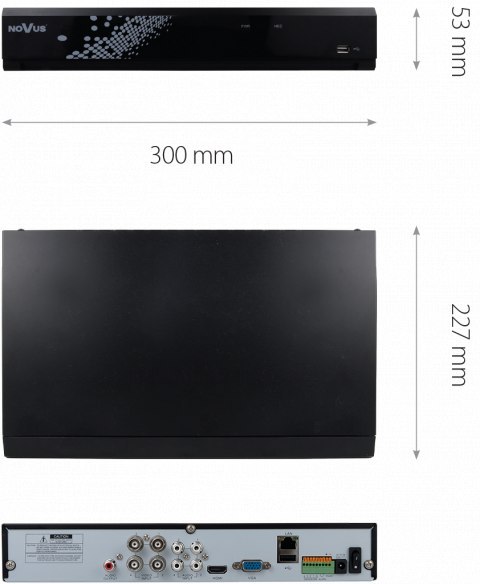

• Wymiary (mm): 300 (szer.) x 53 (wys.) x 227 (gł.)
• Masa: 1 kg (bez dysku)
• Zasilanie: 12 VDC (zasilacz sieciowy 100 ~ 240 VAC/12 VDC w zestawie)
• Pobór mocy: 20 W (z 1 dyskiem)
• Temperatura pracy: -10°C ~ 55°C

Rejestrator dedykowany jest do pracy z kamerami AHD oraz kamerami IP serii 2000 oraz 4000 marki Novus, i to z nimi osiąga najlepszą funkcjonalność. W przypadku współpracy z kamerami IP funkcje inteligentnej analizy obrazu, dwustrumieniowości, sterowania PTZ, detekcji ruchu i wejść/wyjść alarmowych uzależnione są od możliwości danej kamery oraz protokołu komunikacji. Szczegółowe dane dotyczące kompatybilności kamer IP z rejestratorami oraz kompatybilnych dysków twardych znajdują się w tabelach kompatybilności dostępnych w zakładce PLIKI DO POBRANIA.

Podane prędkości wyświetlania i odtwarzania są osiągane przy wykorzystaniu dwustrumieniowości.

Podczas odtwarzania prędkość nagrywania kamer analogowych może zostać ograniczona.

Jednocześnie dostępna jest jedna z funkcji: monitor pomocniczy, inteligentna analiza obrazu.
