PX-DH5028IR3/G - kamera Analog HD 5Mpx

Kamera Analog HD 5Mpx PX-DH5028/G

Opis

PX-DH5028 to kamera wielosystemowa Analog HD typu turret marki IPOX. Prezentowane urządzenie w procesie przechwytywania obrazu wykorzystuje nowoczesny przetwornik obrazu, który zapewnia obraz w rozdzielczości 5Mpx (2560×1944) dla systemów AHD i TVI oraz pełnoklatkowe 4Mpx (2560×1444) dla AHD, CVI i TVI. Obiektyw 2.8 mm zapewnia optymalny podgląd bez potrzeby dodatkowej regulacji, a użycie obudowy o wysokiej klasie szczelności i odporności mechanicznej umożliwia montaż w miejscu narażonym na niekorzystne warunki pogodowe i akty wandalizu.

Czytelność nagrań w zmiennych warunkach otoczenia gwarantowana jest przez szereg zaawansowanych systemów analizy i korekty obrazu, a wysoką skuteczność monitoringu w nocy zabezpiecza zautomatyzowany promiennik podczerwieni wraz z czujnikiem oświetlenia. Z myślą o łatwej personalizacji i adaptacji do przyszłego miejsca pracy, urządzenie wyposażono w praktyczne funkcje selektywnej archiwizacji nagrań oraz zmiany wyjściowej formy obrazu. Konfiguracja całości ustawień kamery oraz zmiana systemu pracy dokonywana jest w intuicyjnym menu, które wywoływane jest bezpośrednio ze współpracującego rejestratora poprzez usługę Control over Coax. Niewielkie wymiary kamery oraz jej ergonomiczny kształt powodują, że urządzenie doskonale komponuje się z otoczeniem nie zaburzając przy tym poczucia estetyki miejsca.

Najważniejsze cechy:

• przetwornik: 1/2.7" 5MP Progressive Scan CMOS
• rozdzielczość:

1. AHD/TVI: 2560×1944 (5Mpx)@25/30 kl/s
2. AHD/CVI/TVI: 2560×1444 (4Mpx)@25/30 kl/s

• czułość: 0.01lux @ F1.2, 0lux (IR LED ON)
• obiektyw: 2.8mm
• oświetlacz: 1 dioda SMART IR LED Black Glass (zasięg do 30m)
• AGC, AWB, BLC, MIR, 2D/3D DNR, DWDR
• mechaniczny filtr podczerwieni ICR
• menu OSD dostępne z poziomu rejestratora (obsługa CoC)
• obudowa: klasa szczelności (IP67), wandaloodporna (IK10)
• zasilanie: 12V DC / max. 250mA
• wymiary: ø94,6×82,8mm (śr./wys.)

Funkcjonalne menu

Urządzenie wyposażono w intuicyjne, przejrzyste menu OSD, które umożliwia błyskawiczną zmianę dostępnych parametrów przechwytywania obrazu bezpośrednio z poziomu zsynchronizowanego rejestratora poprzez odpowiednie wywołanie. Nowoczesne menu ekranowe gwarantuje zdalną modyfikację wszystkich najważniejszych ustawień systemu z wykorzystaniem funkcji sterowania Control over Coax (CoC).

Zmiana trybu pracy kamery

Prezentowana kamera marki IPOX stanowi innowacyjną serię urządzeń, które umożliwiają pracę w czterech różnych systemach monitoringu - CVI, TVI, AHD oraz analogowym CVBS. Takie rozwiązanie jest niezwykle wygodne zwłaszcza ze względu na możliwość podłączenia kamery do zupełnie niezależnych urządzeń końcowych, pracujących w dowolnym ze wspomnianych systemów. Zmiana systemu pracy kamery odbywa się z wykorzystaniem wyprowadzonego złącza z przyciskiem lub bezpośrednio z menu OSD. Użytkownik określa system pracy kamery poprzez przytrzymanie przycisku znajdującego się na przewodzie przez ok. 5 sekund (kolejność zmiany AHD -> CVI -> CVBS -> TVI) lub poprzez odpowiednie przełączenie nazw w menu.

IR LED ze szkłem Black Glass

Kamera wyposażona została w oświetlacz podczerwieni IR o zasięgu pracy sięgającym 30 metrów. W urządzeniu zstosowano szkło typu Black Glass, którego zadaniem jest skuteczne maskowanie widzialności diod w nocy oraz promiennik typu SMART IR, który wyróżnia się inteligentną formą pracy.

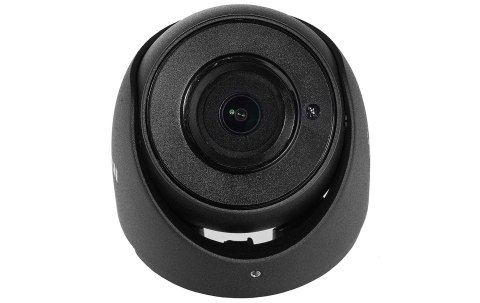

Stałoogniskowy obiektyw

Obiektyw o stałej ogniskowej równej 2.8 milimetra zapewnia optymalny podgląd otoczenia z zachowaniem szerokiej panoramy obserwowanego miejsca oraz znacznej głębi sceny.

Obudowa IP67, IK10

IP67 w kamerach CCTV oznacza, że są one całkowicie odporne na wszelkiego rodzaju zapylenia oraz wykazują niewrażliwość w przypadku krótkotrwałego zanurzenienia w wodzie. IK10 natomiast oznacza, że kamery odporne są na uderzenia o sile 20J, co przekłada się na równowartość upadku obiektu o wadze 5kg z wysokości 40cm.

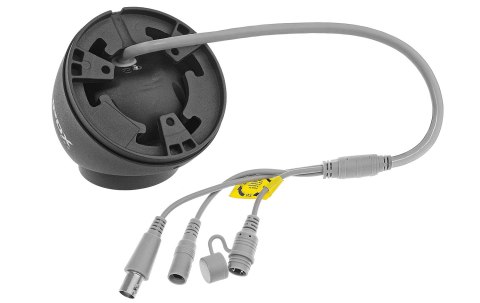

Złącza kamery

Kamera posiada standardowe złącza dla urządzeń analogowych. Na wyposażeniu znajduje się gniazdo DC 5,5/2,1; złącze wideo BNC oraz przycisk umożliwiajacy przełączanie między poszczególnymi systemami.

Specyfikacja

Przetwornik: 1/2.7" 5MP Progressive Scan CMOS

Efektywna liczba pikseli: 5Mpx, 2592(H)×1944(V)

Czułość:

• 0.01 lux @ F1.2
• 0 lux @ IR LED ON

Obiektyw: 2.8 mm

Migawka: 1/25 ~ 1/50 000 s

Stosunek sygnału do szumu: ≥52 dB

Dzień / noc: ICR

Zakres regulacji: Panorama (pan): 0° ~ 360°; nachylenie (tilt): 0° ~ 75°; obrot: 0° ~ 360°

OŚWIETLACZ

• Typ oświetlacza: IR
• Liczba diod: 1x
• Zasięg: 20 ~ 30 m
• Inteligentny oświetlacz: Tak

OBRAZ

System: PAL (50 Hz) / NTSC (60 Hz)

Rozdzielczość:

• 5Mpx (2560×1944), 4Mpx (2560×1440) @ AHD / TVI
• 4Mpx (2560×1440) @ CVI
• 960H (960×582) @ CVBS

Prędkość:

• 50 Hz: 25 kl/s @ 5Mpx / 4Mpx / 960H
• 60 Hz: 30 kl/s @ 5Mpx / 4Mpx / 960H

CECHY

• Tryb pracy: AHD / HD-CVI / HD-TVI / CVBS (ANALOG)
• Zmiana trybu pracy: Tak, zmiana trybu poprzez naciśnięcie i przytrzymanie przez 5 sekund przycisku przy złączach lub w menu OSD
• Menu OSD: Tak, dostępne z poziomu rejestratora
• Języki menu: angielski, chiński, chiński uproszczony, francuski, hiszpański, holenderski, japoński, niemiecki, polski, portugalski, rosyjski, turecki, włoski
• Funkcje: AGC (1 ~ 15), AWB, BLC, MIR, FLK, FLIP, Rotate, 2D/3D DNR, DWDR

ZŁĄCZA

• Wideo: 1x 1V p-p, BNC, 75 Ω
• Zasilanie: 1x gniazdo 5,5/2,1 na przewodzie

POZOSTAŁE

• Klasa szczelności: IP67
• Odporność mechaniczna: IK10
• Zasilanie: 12 V DC (±10%)
• Pobór mocy: <1W (IR OFF); <3W (IR ON)</li>
• Wilgotność: 10% ~ 90% (bez kondensacji)
• Temperatura pracy: -30°C ~ +50°C
• Wymiary (śr./wys.): ø94,6×82,8 mm
