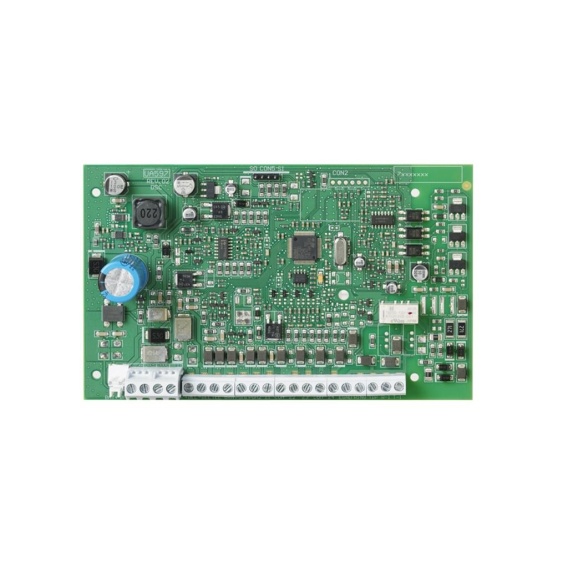

PŁYTA GŁÓWNA PC 1404 (DSC)

PŁYTA GŁÓWNA PC 1404 (DSC)

Centrala PC1404 firmy DSC jest najmniejszą centralą nowej serii Power, wykonaną w bezołowiowej technologii SMD. Przeznaczona jest do stosowania w obiektach takich jak mieszkania, sklepy czy biura. Centrala komunikuje się z modułami i klawiaturami przy użyciu 4-przewodowej magistrali KEYBUS. Podstawowa 4-liniowa konfiguracja PC1404 może zostać rozszerzona do 8 linii poprzez funkcję dublowania linii lub linii klawiaturowych. System może zostać podzielony na 1 podsystem i posiada rejestr 128 zdarzeń. Do programowania oraz sterowania systemem mogą być używane zarówno wszystkie klawiatury poprzedniej serii Power, jak i klawiatury serii PK55XX i LCD55XX. W skład nowej serii klawiatur wchodzi klawiatura  wyświetlaczem LCD PK5500 z menu w 8 językach i globalnym statusem podsystemów, klawiatura ikonowa PK5501 oraz klawiatury diodowe PK5508 i PK5516. Dostępne są także klawiatury serii ekonomicznej - ikonowa LCD5511 oraz diodowe PC1404RKZ i LED5511Z. W całym systemie może być podłączonych do 4 klawiatur. Każda klawiatura serii PK posiada możliwość zaprogramowania dodatkowego zacisku wejścia/wyjścia do pracy jako linia dozorowa, wyjście programowalne, lub czujnik niskiej temperatury.

Do systemu można podłączyć także dodatkowe moduły. Moduł PC5204 zawiera zasilacz systemowy 12V= o obciążalności 1A i cztery programowane wyjścia napięciowe PGM. PC5200 to moduł zasilacza w wersji bez wyjść programowalnych. Moduł wyjść PC5208 zawiera 8 programowalnych wyjść tranzystorowych o małej obciążalności prądowej.

Wbudowany dialer telefoniczny umożliwia komunikowanie się centrali ze stacją monitorowania w formatach impulsowych oraz automatycznych Contact ID i SIA FSK. Istnieje także możliwość wykorzystania formatów transmisji takich jak: „Powiadomienie osobiste” lub „Linia prywatna” umożliwiających komunikowanie się centrali bezpośrednio z numerem telefonu użytkownika. Wszystkie centrale nowej serii Power posiadają identyczne zasady programowania, instalacji i obsługi jak w poprzedniej serii Power.

Specyfikacja

• Zasilanie: 16 V AC
• Pobór prądu: 120 mA
• Temperatura pracy: -10°C - 55°C
• Wilgotność:do 93% bez kondensacji
• Ilość linii dozorowych na płycie: 4
• Maksymalna liczba linii przewodowych:8
• Linie klawiaturowe w systemie: tak
• Maksymalna liczba klawiatur: 4
• Wyjścia programowalne (PGM) na płycie: 2
• Maksymalna ilość wyjść PGM:14 (przy zastosowaniu modułów: 1xPC5208 i 1xPC5204)
• Ilość kodów użytkownika: 39
• Ilość podsystemów:1
• Pojemność rejestru zdarzeń: 128
• Nadzór linii telefonicznej: tak
• Wyjście sygnalizacji BELL:12 V / 700 mA
• Nadzór wyjścia BELL: tak
• Stopień zabezpieczenia:Grade II
• Współpraca z komunikatorami alarmowymi IP:nie
• Współpraca z komunikatorami alarmowymi GSM/GPRS:nie
• Złącze PC-LINK: tak
• Możliwość zdalnego programowania przez sieć GSM/GPRS lub IP: nie
• Szablony programowania:tak
• Obsługa programu DVS do wizualizacji central alarmowych: nie
• Wymagany akumulator: 1.2 Ah / 4 Ah / 7Ah
