Moduł powiadomień i sterowania GSM MultiGSM-LCD-HMI-D4M

Moduł powiadomień i sterowania GSM MultiGSM-LCD-HMI-D4M

Opis

✨MultiGSM-LCD-HMI-D4M to nowoczesny rozbudowany moduł komunikacyjny firmy ROPAM, przeznaczony do realizacji monitoringu GPRS oraz powiadamiania SMS. Terminal wykorzystywany jest do informowania o zdarzeniach w systemach alarmowych lub systemach sterowania za pomocą SMS, CLIP lub mail. Pozwala na zarządzanie urządzeniami podłączonymi do niego za pomocą aplikacji mobilnych. MultiGSM-LCD-HMI-D4M jest urządzeniem uniwersalnym, działa z większością central alarmowych. Programowanie modułu odbywa się za pomocą komputera poprzez kabel microUSB. Moduł wyposażony jest w wyświetlacz i obudowę na szynę DIN.

✨Funkcjonalność modułu

MultiGSM LCD HMI D4M jest urządzeniem dedykowanym do integracji z centralami alarmowymi, sterownikami, przekaźnikami, itp., poprzez wejścia i wyjścia binarne. Terminal wyposażony jest w wejście analogowe do którego można podpiąć np. czujnik temperatury oraz LogicProcessor za pomocą którego wykonuje się zaawansowane operacje logiczne, pozwalające zrealizować prostą automatykę domową. Wszystkie te funkcje w połączeniu z wbudowanym modułem GSM, dzięki któremu możliwe jest zdalne sterowanie, powiadamianie, oraz funkcją keyGSM umożliwiającą sterowanie wyjściami za pomocą identyfikacji numeru telefonu sprawiają, że urządzenie posiada bardzo szerokie zastosowanie.

✨Dodatkowo urządzenie może kontrolować stan napięcia AC z transformatora (uzwojenie wtórne), nawet wtedy, kiedy sam jest zasilany napięciem stałym DC. Jamming wykrywający zagłuszanie sygnału GSM (raportowanie w pamięci oraz wyjście techniczne). Funkcja termostatu stosując czujkę temperatury TSR-1 (również możliwość sterowania poprzez SMS) oraz wejście analogowe AI do kontrolowania napięcia 0-10 V.

✨Zastosowanie

Moduł MultiGSM-LCD-HMI-D4M jest idealnym rozwiązaniem do zastosowania w rozbudowanych systemach alarmowych jako urządzenie służące do powiadomienia o zaistniałym zdarzeniu. Inną praktyczną funkcją jest możliwość zdalnego sterowania systemem alarmowym poprzez odpowiednie połączenie wyjść modułu i wejść centrali alarmowej.

Specyfikacja

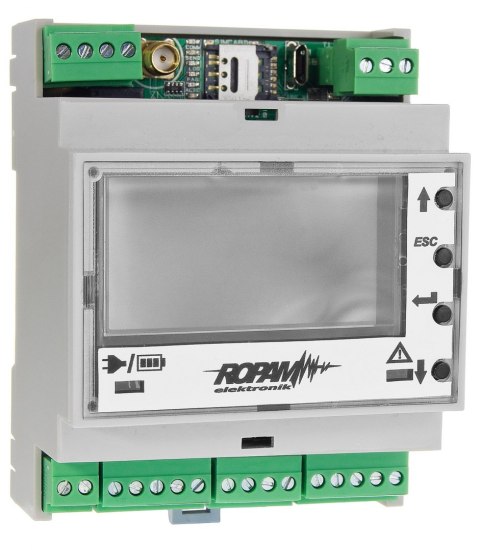

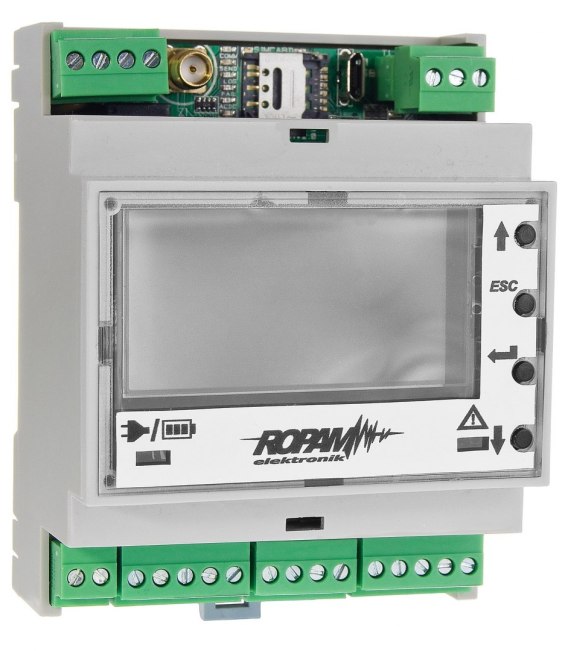

• wyświetlacz:LCD 128x64 z podświetleniem
• cztery klawisze
• wbudowany modem GSM/GPRS-2G (wykrywanie zagłuszeń)
• 1000 numerów telefonu,  8 adresów e-mail
• 8 grup do powiadomień i sterowania
• powiadomienie: SMS/CALL/VOICE/CLIP/GPRS/e-mail (SMTP)
• obsługa kodów USSD(kontrola kart pre-paid i zmiana usług)

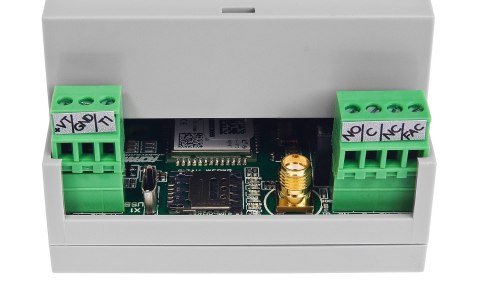

• gniazda: nanoSIM i antenowe SMA-f
• moduł alarmowy (funkcje centrali alarmowej)
• wyświetlanie stanu wejść/wyjść binarnych, wejść analogowych, temperatury, awarii, status GSM
• możliwośc ustawienia ekranu startowego np. temperatura, wejścia binarne analogowe

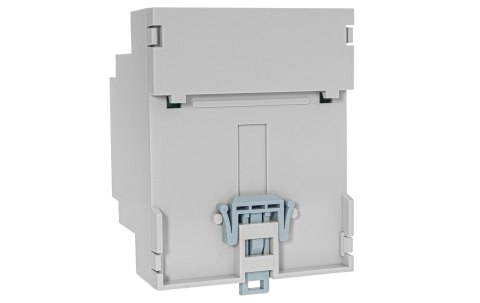

• moduł w obudowie na szynę DIN
• optyczna sygnalizacja pracy i zasięgu GSM
• zegar RTC, kalendarz, synchronizacja z siecią GSM lub serwer NTP
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• opcja wgrania i odtwarzania 8 komunikatów głosowych
• funkcja testu łączności:SMS, SMS STAN, CLIP, E-mail
• integracja zwideo-domofonami (VAR-1U)
• pamięć zdarzeń; 1000 zdarzeń z nadpisywaniem
• funkcja rozgłaszania informacji do użytkowników
• pomiar i monitoringtemperatury - TermostatGSM
• współpraca z aplikacjamimobilnymi: RopamMulti, RopamDroid
• zasilanie: DC 12V (z kontrolą napięcia DC)
• wymiary:71x58x90mm (szer./dł./wys.)

wejścia:

• 6x NO/NC (I1-I6)
• 2x NO/NC GND/+12V lub 0-10V 4-20mA
• 1x FAC (kontrola napięcia AC)

wyjścia:

• 1x przekaźnikowe (O1) - bezpośredniego sterowania
• 3x tranzystorowe z zabezpieczeniem (O2 - O4)
• 1x zasilania AUX zabezpieczone

programowanie:

• zdalne: przez GPRS (serwer RopamBridge)
• lokalne: przez microUSB
