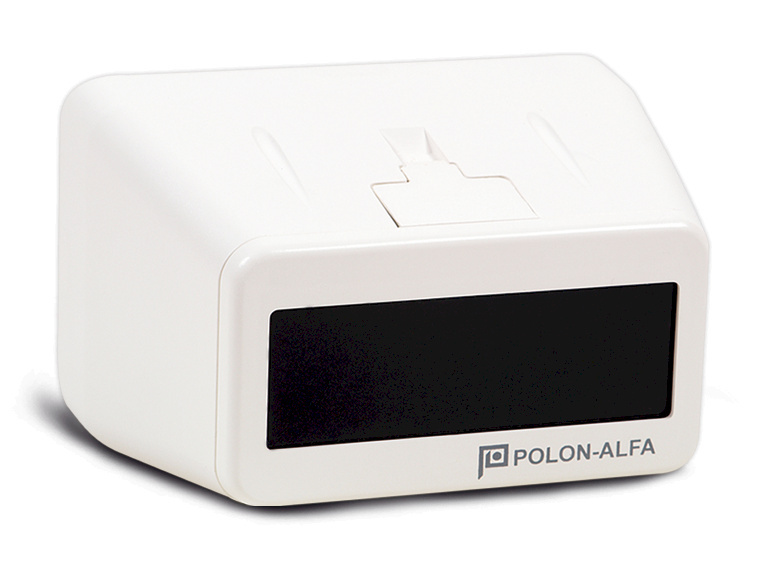

• Liniowa czujka dymu DOP-6001

Symbol: DOP-6001
1720.77
szt. Do przechowalni
Wysyłka w ciągu 2-4 dni roboczych
Cena przesyłki 16
Odbiór osobisty 0
Paczkomaty InPost 16
Kurier 17
Kurier (Pobranie) 22
Dostępność Mało
Waga 0.15 kg

Zamówienie telefoniczne: 514404667

Zostaw telefon

DOP-6001





Opis

Liniowa czujka dymu

Przeznaczenie

Czujka liniowa DOP-6001 jest przeznaczona do wykrywania dymu powstającego we wczesnym stadium rozwoju pożaru. Nadaje się zwłaszcza do ochrony pomieszczeń, gdzie w pierwszej fazie pożaru spodziewane jest pojawienie się dymu i tam, gdzie ze względu na dużą powierzchnię pomieszczenia należałoby dla jego ochrony, zastosować dużą liczbę punktowych czujek dymu.

Czujki DOP-6001 mogą pracować na liniach dozorowych central sygnalizacji pożarowej, produkowanych przez POLON-ALFA: bezpośrednio w pętlach adresowalnych central systemu POLON 4000 i POLON 6000, na liniach konwencjonalnych central systemu IGNIS 1000 oraz na liniach adresowalnych za adapterami ADC-1 (w systemie TELSAP 2100) i ADC-38 (w systemie ALFA 3800).

Zasada działania

Czujka DOP-6001 składa się z nadajnika i odbiornika promieniowania podczerwonego, umieszczonych w jednej obudowie oraz współpracującego reflektora pryzmowego lub zespołu reflektorów.

Zasada działania czujki polega na analizie przezroczystości optycznej powietrza w przestrzeni pomiędzy czujką a lustrem/reflektorem. Jeżeli w powietrzu znajdzie się pewna, określona zawartość aerozoli (dymu), zmniejszająca przezroczystość, to czujka, zgodnie z ustawionym progiem czułości, wejdzie w stan alarmowania. Całkowite przerwanie strumienia promieniowania jest sygnalizowane jako stan uszkodzenia, ponieważ nawet największe stężenie dymu w powietrzu, nie powoduje całkowitego przerwania toru optycznego czujki. Jeżeli powietrze jest czyste, czujka znajduje się w stanie dozorowania. Czujka ma wbudowane układy automatycznej kompensacji zabrudzenia własnego układu optycznego i kompensacji wpływu warunków otoczenia powodujące, iż zachowuje stałą czułość i zdolność do wykrywania zagrożenia pożarowego w długim okresie czasu. Przy pewnym poziomie zabrudzenia, czujka zgłasza stan uszkodzenia, oznaczający konieczność podjęcia prac serwisowych i jej oczyszczenia.

Komunikacja pomiędzy centralą a czujką odbywa się za pośrednictwem adresowalnej dwuprzewodowej linii dozorowej. Czujka wyposażona jest w wewnętrzny izolator zwarć. W celu poprawnej pracy czujki należy zestroić tor optyczny. W przypadku czujki adresowalnej odbywa się to przez zainicjowanie takiego procesu z poziomu centrali adresowalnej serii POLON 4000 lub POLON 6000,
a w przypadku pracy czujki jako konwencjonalnej lub na liniach bocznych adapterów – przez wciśnięcie przycisku START umieszczonego na czujce.

Instalowanie czujek

Czujkę DOP-6001 i reflektor lub zespół reflektorów instaluje się na przeciwległych ścianach pomieszczenia. Do precyzyjnego zestrojenia czujki i zespołu reflektorów w torze optycznym wykorzystywane są odpowiednie wkręty regulacyjne podstawy czujki i zespołu reflektorów oraz specjalny celownik laserowy, uaktywniany w momencie zestrajania toru optycznego. Reflektor pryzmowy i zespół reflektorów nie wchodzą w skład kompletu czujki - zamawiane są oddzielnie.

Uwagi

  • Do testowania czujek należy wykorzystać folię testującą FT-40; do ustawienia toru optycznego czujki z zespołem reflektorów - lustro serwisowe LS-40.
  • Najwyższa czułość przy ustawieniu progu 18 %.



Specyfikacja


Parametry
Typ adresowalna, konwencjonalna, liniowa
Rodzaj dymu
Napięcie pracy 10,5 VDC - 24 VDC
Prąd dozorowania adresowalna: < 300 µA, konwencjonalna: 2,2 mA lub 5mA
Prąd alarmowania 20 mA
Wykrywane pożary testowe TF1 - TF5 oraz TF7, TF8
Ilość detektorów 1
Typ detektora dymu IR
Temperatura pracy od -25°C do 55°C
Wilgotność względna do 95% przy 40°C
Kolor obudowy biały
Wymiary czujki 84mm x 128mm x 79mm
Inne parametry Zasięg pracy z zespołem reflektorów 4xE39-R8 - od 50 do 100m, Zasięg pracy z reflektorem E39-R8 - od 5 do 50m, Progi czułości - 18%, 30%, 54%, Zasilanie celownika laserowego - bateria 6F22 9V
