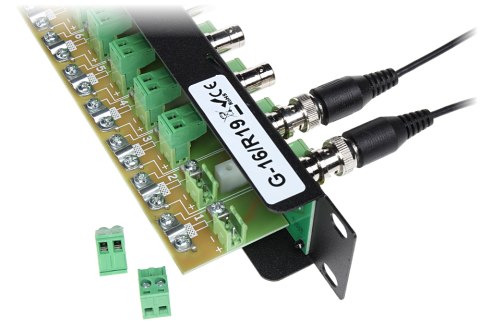

GNIAZDO DYSTRYBUCYJNE G-16/R19

.

G-16/R19 jest urządzeniem przeznaczonym do wygodnego połączenia 2x8 przewodów telewizji przemysłowej typu YAP oraz uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy.

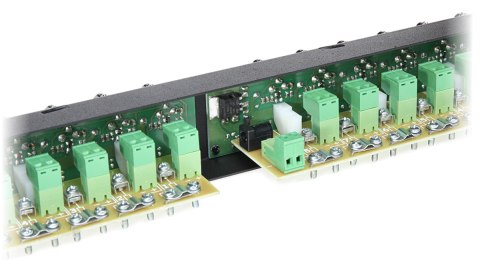

Gniazdo G-16/R19 rozgałęzia zasilanie do 2x8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika).

G-16/R19 posiada trzy gniazda wejściowe zasilania, które są ze sobą połączone.

Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami.

Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych DC IN, za pomocą przewodu WT-2.1 do drugiego gniazda G-16/R19.

Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75 zasilającymi kamery.

.

Koniec z wiszącymi przewodami w szafie RACK!.

Zadbaj o estetykę okablowania.

.

Kabel do telewizji przemysłowej YAP75-0.59/3.7+2x0.5 posiada 2 żyły po 0.5mm².

Rezystancja teoretyczna to 3.4Ω/100m.

Producent przewodu podaje 5.5Ω/100m.

Zasilając kamerę napięciem DC 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w poniższej tabelce.
