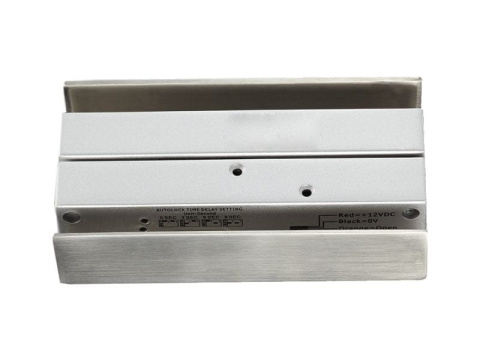

ELEKTROZAMEK TRZPIENIOWY REWERSYJNY DO WITRYN SZKLANYCH EB-1500GR

ELEKTROZAMEK TRZPIENIOWY REWERSYJNY DO WITRYN SZKLANYCH EB-1500GR

Opis

Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800 lub 1000 kg.

Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia)

Dodatkowe uchwyty montażowe typu „S”, „U” pozwalają na montaż elektrozamka nawierzchniowo lub zastosowaniu go do wabezpieczenia drzwi szklanych.

Autoblokada

Elektrozamek trzpieniowy wyposażony jest w system atomatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 5-9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.

Sygnalizacja
Elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.

Dioda LED
Na obudowie zwory znajduje się dwukolorowa dioda informująca o stanie wejścia. Jeżeli drzwi są zablokowane, jest to sygnalizowane czerwonym kolorem diody – jeżeli drzwi zostaną odblokowane – dioda będzie świecić kolorem zielonym. Jeżeli cewka elektrozamka nie jest zasilana – dioda jest wygaszona.

Zwłoka czasowa

Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach na obudowie elektrozamka. Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po podaniu sygnału sterującego otwarcie drzwi.

Specyfikacja:

• Typ elektrozamka: NO (rewersyjny, drzwi otwarte bez napięcia)
• Grubość drzwi: 10-12 mm (max. 12mm)
• Maks. nacisk na drzwi: 1000 kg
• Zasilanie: 12V DC
• Pobór prądu – praca (pobór chwilowy): 900mA
• Pobór prądu - czuwanie: zamek zwoniony: 20mA, zamek zaryglowany: 150mA
• Zwłoka czasowa: 0, 3, 6, 9 sekund
• Autoblokada: ok. 5 sekund
• Sygnalizacja stanu drzwi: Tak (styk NO, obciążalność 200mA@24VDC)
• Dioda LED: Zielona – drzwi zwolnione. Czerwona – drzwi zablokowane
• Wymiary elektrozamka: 150 x 40 x 37 mm
• Wymiary płytki montażowej (w obudowie): 150 x 40 x 37 mm
• Temperatura pracy: -10～+55℃
• Wilgotność względna otoczenia: 0~90%(bez kondensacji)
