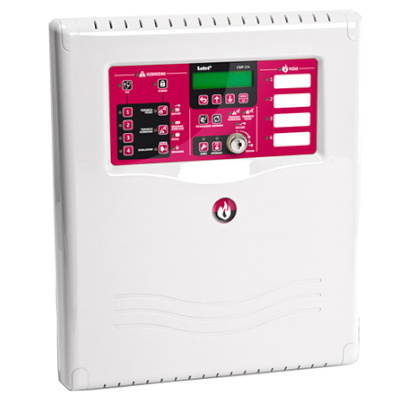

Centrala sygnalizacji pożarowej CSP-204

Centrala sygnalizacji pożarowej CSP-204

Opis

Najważniejsze cechy:

• Konwencjonalna centrala sygnalizacji pożarowej Satel CSP 204
• wbudowany wyświetlacz LCD ułatwiający bieżącą obsługę i programowanie systemu
• liczba linii dozorowych: 4
• ilość czujek na linii dozorowej: 32
• ilość ręcznych ostrzegaczy pożarowych na linii dozorowej: 10
• liczba wyjść alarmowych: 2
• ilość wejść programowalnych: 4
• ilość wyjść programowalnych: 4
• współpraca z panelem wyniesionym
• współpraca z panelem wirtualnym
• zasilanie AUX (12-18V), AUX24
• wbudowany przetwornik piezoelektryczny do sygnalizacji dźwiękowej.
• diody LED informujące o statusie
• pojemność bufora zdarzeń: 8999
• pojemność licznika alarmów: 9999
• obsługa wyjść do UTA/UTU
• szczelność obudowy: IP30
• temperatura pracy: -5°C ~ 40°C
• waga bez akumulatora: <3kg</li>
• wymiary: 324x382x108mm (szer./wys./dł.)

CSP204 serii CSP 200 to zaawansowana, konwencjonalna centrala sygnalizacji pożarowej w pełni zgodna z wymaganiami normy EN54. Urządzenie przeznaczone jest do realizacji prostych systemów w małych i średnich obiektach. Wbudowany wyświetlacz LCD ułatwia zarówno codzienną obsługę systemu, jak i jego instalację oraz okresową konserwację. Dużym atutem centrali CSP 204 jest prosta instalacja, estetyczny wygląd oraz wykorzystanie pojedynczego, standardowego akumulatora 12V w roli pomocniczego źródła zasilania. Centrala CSP-204 posiada 4 linie dozorowe na których umieszczone może być 32 czujki, 10 ręcznych ostrzegaczy pożarowych. Urządzenie współpracuje z panelem wyniesionym PSP-204 oraz panelem wirtualnym PSP za pomocą interfejsu CSP-ETH. Do dyspozycji instalatora są 4 wejścia i 4 wyjścia, które można zaprogramować w celu współpracy z zewnętrznymi systemami.

Automatyczne powiadamianie służb

Centrala posiada wyjścia do systemów transmisji informacji o pożarze lub uszkodzeniu. Podłączenie CSP do specjalistycznych systemów monitoringu pożarowego pozwala na automatyczne wezwanie służb ratowniczo-gaśniczych.

Należy pamiętać, że każdy system sygnalizacji pożarowej wymaga okresowego sprawdzania elementów wchodzących w jego skład.

Wygodna obsługa i zdalny podgląd stanu systemu

System może być obsługiwany również poprzez panele wyniesione PSP (z dala od lokalizacji centrali – do 1 km). Urządzenia te, zainstalowane np. w budynku ochrony, zapewniają dostęp do wszystkich funkcji systemu i bieżących danych o jego stanie. Te ostatnie, gdy centrala pracuje z modułem ethernetowym CSP-ETH, można śledzić także w panelu Virtual PSP.

Wysoka odporność na fałszywe alarmy

Kurz i pył mogą zakłócać prawidłową pracę czujek dymu, oraz dymu i ciepła, a także wywoływać fałszywe alarmy. Dlatego czujki SATEL wyposażone są w układ wykrywający zanieczyszczenia komory pomiarowej. Zabrudzenie sygnalizowane jest diodą LED i wiąże się z koniecznością wezwania serwisu.

Więcej niż sygnalizacja

Możliwość konfigurowania dodatkowych wejść oraz wyjść przekaźnikowych sprawia, że centrale CSP serii 100 i 200 są w stanie realizować dodatkowe funkcje, wykraczające poza lokalną sygnalizację pożaru. Przykładowo możliwa jest współpraca z systemem kontroli dostępu czy dźwiękowym systemem ostrzegania.

Efektywna diagnostyka

Dużą pomoc w konserwacji systemu stanowią zaawansowane narzędzia pozwalające diagnozować poszczególne bloki funkcjonalne instalacji, dzięki którym identyfikacja ewentualnych usterek jest szybka i prosta.

Specyfikacja

Zasilanie podstawowe z sieci o napięciu: 230V AC +10%, -15% 50 Hz

Maksymalny pobór prądu z sieci: 0,5A

Zabezpieczenie nadprądowe zasilacza sieciowego: Bezpiecznik topikowy zwłoczny 3,15A

Parametry prądowe zintegrowanego zasilacza sieciowego (wg EN54-4):

• Imax a: 2,5A
• Imax b: 3,6A

Zasilanie rezerwowe:

• Wewnętrzny akumulator kwasowy: 12V / 17Ah np. HV17-12W KOBE
• Zewnętrzny akumulator kwasowy: 12V / ≤24Ah np HP24-1

Wyjście zasilające AUX (tylko do podłączenia modułu CSP-ETH):

• W stanie normalnym: 18V DC +5%, -15%
• Przy awarii zasilania AC: 12V DC +15%, -20%

• Czas pracy zasilania rezerwowego: 72h
• Prąd ładowania akumulatora maks: 1,4A
• Zabezpieczenie nadprądowe układu ładowania akumulatora: Bezpiecznik topikowy zwłoczny 3,5A
• Maks. rezystancja wewnętrzna akumulatora (z przewodami i zaciskami w obwodzie): 1Ω
• Pobór prądu z akumulatora w stanie dozorowania: 100mA
• Pobór prądu z akumulatora w stanie alarmu: 170mA
• Pobór prądu ze zintegrowanego zasilacza AC w stanie dozorowania: 80mA
• Pobór prądu ze zintegrowanego zasilacza AC w stanie alarmu: 140mA
• Liczba linii dozorowych: 4
• Rezystancja linii dozorowej maks.: 100Ω (2 x 50 Ω)
• Liczba czujek w linii dozorowej maks.: 32
• Liczba ręcznych ostrzegaczy (ROP) w linii maks.: 10
• Rezystor końcowy w linii dozorowej: 5,6k Ω +/- 5%
• Dopuszczalny prąd dozorowania w linii dozorowej: 10mA
• Maksymalny prąd w linii w trakcie alarmu: 40mA
• Poziom ograniczenia prądu w linii dozorowej: 54mA
• Dopuszczalna rezystancja linii sygnalizatorów, alarmu i uszkodzenia maks.: 75Ω (2 x 37,5 Ω)
• Liczba linii zewnętrznych sygnalizatorów: 2
• Napięcie robocze linii sygnalizatorów: 24V DC +/-15%
• Dopuszczalny prąd linii sygnalizatorów: 180mA
• Rezystor końcowy w linii sygnalizatorów: 10kΩ +/-5%
• Liczba linii transmisji alarmu: 1
• Napięcie robocze linii transmisji alarmu: 24V DC +/-15%
• Dopuszczalny prąd linii transmisji alarmu: 180mA
• Rezystor końcowy w linii transmisji alarmu: 10kΩ +/-5%
• Liczba linii transmisji uszkodzenia: 1
• Napięcie robocze linii transmisji uszkodzenia: 24V DC +/-15%
• Dopuszczalny prąd linii transmisji uszkodzenia: 180mA
• Rezystor końcowy w linii transmisji uszkodzenia: 10kΩ +/-5%
• Liczba programowanych wyjść przekaźnikowych: 4
• Parametry elektryczne wyjść przekaźnikowych: 1A / 30V DC (NO lub NC)
• Liczba programowanych wejść kontrolnych: 4
• Rezystor końcowy w linii wejścia kontrolnego: 10kΩ +/- 5%
• Rezystor alarmowy w linii wejścia kontrolnego: 1kΩ +/- 5%
• Wyjście zasilające +24V: 24V DC +/-15% / 200mA maks.
• Wyjście komunikacji z panelem wyniesionym oraz modułem CSP-ETH: Transmisja szeregowa
• Rezystor końcowy na zaciskach komunikacji z panelem wyniesionym: 100Ω
• Wyjście komunikacji z komputerem PC (serwisowe): RJ11 / transmisja szeregowa
• Bateria zegara: 3V (CR2032)
• Czas zwłoki transmisji alarmu na zewnątrz: Programowany od 0 do 10 min, co 1 s
• Pojemność licznika alarmowania: 9999
• Pojemność pamięci zdarzeń: 8999
• Szczelność obudowy: IP30
• Maksymalna wilgotność: 93±3%
• Temperatura pracy: -5°C ~ 40°C
• Waga bez akumulatora: < 3 kg
• Wymiary (szer./wys./dł.): 324x382x108mm
