Zasilacz buforowy, impulsowy AUPS-40-120-E

Opis

Zasilacz buforowy serii AUPS w obudowie ABOX-E przeznaczony jest do systemów telewizji przemysłowej CCTV, systemów kontroli dostępu oraz systemów alarmowych. Zasilacz pracuje w zakresie napięcia 10,8-13,8 V DC i prądzie wyjściowym 3,5 A (ciągły) / 5 A (maksymalny). Moc maksymalna AUPS-40-120-E wynosi 60 W, a sprawność 92% przy 40 W. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania odbiorników wymagających bezprzerwowej pracy przy okresowych zanikach napięcia sieciowego. Zastosowanie zasilacza buforowego pozwala w znacznym stopniu wydłużyć czas pracy systemu w porównaniu do aplikacji wykorzystujących klasyczny zasilacz awaryjny UPS. Zastosowany układ przystosowany jest do pracy z akumulatorami bezobsługowymi SLA (żelowe oraz AGM).

Najważniejsze cechy

• szybkie ładowanie akumulatora prądem do 1,5A
• możliwość uruchomienia bez zasilania sieciowego (z akumulatora)
• wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami)
• zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) i przepięciowe
• długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
• oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (92%)
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP), przeciążeniem oraz odwrotnym podłączeniem

Informacje dodatkowe

• zastosowanie dodatkowej przetwornicy serii ASUC pozwala na podniesienie napięcia wyjściowego i dostosowanie go do wymogów instalacji (np. do 24 / 48 / 55 V DC)
• dla odbiorników wymagających stabilnego zasilania 12 V DC takich jak rejestratory oraz dyski sieciowe NAS zalecamy zastosowanie dodatkowego moduły stabilizującego serii AVC lub AVIC
• w celu rozbudowy zasilacza do 8 kanałów wyjściowych należy zastosować moduł bezpiecznikowy AF-P8-00-OF

Praktyczna obudowa

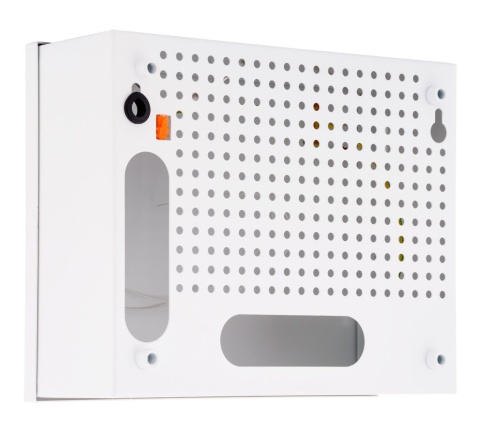

Obudowa wewnętrzna z serii ABOX stanowi wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Obudowa wykonana jest z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Główne cechy i funkcje ABOX-E

• niewielkie rozmary
• miejsce na akumulator 7Ah
• zamontowany tamper otwarcia
• przepusty kablowe z tyłu obudowy
• dystans do ściany/powierzchni montażowej
• możliwość zachowania zapasu kabli wewnątrz obudowy
• łatwy montaż dodatkowych modułów posiadających otwory w rastrze 10,8 mm

Specyfikacja

Akumulator: Żelowy lub AGM 7 Ah / 12 V (miejsce na 1 akumulator 7 Ah)

Napięcie wyjściowe: 10,8 V ~ 13,8 V

Prąd wyjściowy:

• 3,5 A - ciągły
• 5 A - maksymalny (podczas ładowania akumulatora)

Moc zasilacza:

• 42 W - ciągła
• 60 W - maksymalna (podczas ładowania akumulatora)

Sprawność: 92% @ 40 W

Napięcie wejściowe: 190 ~ 260 V AC, 50 Hz

Prąd ładowania akumulatora: do 1,5 A (zależny od stopnia rozładowania akumulatora)

Zabezpieczenie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15 A

Zabezpieczenie wyjścia zasilacza:

• Zasilanie sieciowe:
• Elektroniczne zabezpieczenie przeciążeniowe na poziomie 7 A (automatyczny powrót po zwarciu)

• Praca z akumulatora:
• Bezpiecznik topikowy 6,3 A

Zabezpieczenie obwodu akumulatora:

• Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
• Bezpiecznik topikowy 6,3 A

• Zabezpieczenie przez głębokim rozładowaniem:
• Odłączenie akumulatora dla napięcia poniżej 10,8 V

Sygnalizacja 1/2:

• AUPS-40-120-OF (moduł):
• LED1 (żółta) - obecność napięcia sieci
• LED2 (zielona) - obecność napięcia wyjściowego
• LED3 (czerwona) - ładowanie akumulatora

Sygnalizacja 2/2:

• AUPS-40-120-E (obudowa):
• LED AC (zielona) - obecność napięcia sieci
• LED DC (czerwona) - obecność napięcia wyjściowego

Wyjścia techniczne:

• AUPS-40-120-OF (moduł):
• OUF – brak napięcia +DC_OUT (NC)
• ACF – brak napięcia AC (NC)
• Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie przy braku zasilania AC: Przycisk START

Konstrukcja obudowy:

• Materiał obudowy - blacha stalowa 0,8 mm malowana proszkowo na kolor biały
• Zamontowany tamper otwarcia
• Systemowe otworowanie 4,8 mm w rastrze 10,8 mm
• Dystans do ściany 8 mm
• Otwory montażowe 6 mm

Montaż: Otwory montażowe 6 mm, możliwości zawieszenia

Stopień ochrony: IP20

Temperatura pracy: -25°C ~ 50°C

Wymiary (szer./dł./wys.): 250×85×200 mm

Waga: 1,40 kg
