ACD-220 - bezprzewodowa czujka kurtynowa (Curtain Detector)

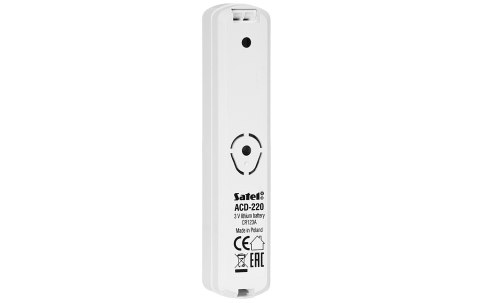

Bezprzewodowa czujka kurtynowa ACD-220

Opis

Bezprzewodowa czujka ACD-220 wykrywa ruch w chronionym obszarze. Obszar detekcji ma postać kurtyny, dlatego czujka może być elementem ochrony obwodowej. ACD 220 przeznaczona jest do użytku wewnętrznego. Urządzenie pracuje w ramach dwukierunkowego systemu bezprzewodowego ABAX 2. Obsługiwana jest przez: kontroler ACU-220/ACU-280 z wersją oprogramowania 6.03 (lub nowszą), retransmiter ARU-200. Aby poinformować o swoim stanie urządzenie łączy sei z kontrolerem w regularnych odstępach czasu. Czujka ACD220 dostępna jest w trzech wariantach kolorystycznych: białym (ACD-220), brązowym (ACD-220 BR) oraz ciemnoszarym (ACD-220 DG).

Detekcja ruchu

Czujnik ACD-220 wyposażony jest w pasywny czujnik podczerwieni (PIR), który wykrywa ruch w nadzorowanym obszarze. Zastosowany cyfrowy algorytm detekcji ruchu oraz kompensacji temperatury sprawiają, że czujki kurtynowe są wyjątkowo odporne na fałszywe alarmy. W przypadku ACD-220 czułość jest regulowana zdalnie, co jest bardzo wygodne.

Ochrona przed sabotażem

Urządzenie wyposażone jest w ochronę antysabotażową.

Każda nieautoryzowana próba otwarcia ich obudowy czy oderwania od podłoża zostanie natychmiast wykryta i wywoła alarm.

Łatwy i szybki montaż

Urządzenie ACD-220 jest proste w montażu. Obudowę otwiera się za pomocą specjalnego, dołączanego do czujki narzędzia, co zapobiega ich zarysowaniu. Do czujki dołączane są odpowiednio dobrane elementy, umożliwiające przytwierdzenie do większości typów podłoża.

Przemyślane zasilanie

Czujka ACD-220 zasilana jest bateryjnie. Dzięki zastosowanym mechanizmom oszczędzania energii czas pracy urządzenia został maksymalnie wydłużony i może wynieść nawet do 8 lat (przy włączonym trybie „ECO”). Gdy bateria się wyczerpuje, centrala informuje o tym.

Smukły i elegancki design

Czujka ACD 220 została zaprojektowana z myślą o zapewnieniu skutecznej ochrony wnętrza budynku bez negatywnego wpływu na jego estetykę. Jej nieduże wymiary ułatwiają montaż we wnękach okiennych czy przy drzwiach. Kolor obudowy można wybrać spośród trzech dostępnych wariantów: białego, brązowego i ciemnoszarego, dzięki czemu łatwo dopasować je do wystroju wnętrza. Swoim designem i wielkością obudowy nawiązują do innych czujek z oferty SATEL: uniwersalnych – przewodowej (XD-2) i bezprzewodowej (AXD-200) oraz bezprzewodowej czujki zbicia szyby AGD-200. Spójność wyglądu urządzeń w systemie wpływa na estetykę całej instalacji.

Współpraca z systemem automatyki

Czujkę może z powodzeniem wykorzystać w realizacji funkcji automatyki domowej. Gdy czujka wykryje ruch w obszarze detekcji, system może podjąć konkretne akcje, np. włączyć oświetlenie.

Cechy:

• metoda detekcji: PIR
• wbudowany czujnik temperatury
• bezprzewodowa praca (868MHz)
• cyfrowe przetwarzanie sygnału
• obszar detekcji: 5x1m (kurtyna)
• kąt widzenia: 15°
• zdalne konfigurowanie i aktualizacja oprogramowania
• cyfrowa kompensacja temperatury
• zasięg: do 2000m (w terenie otwartym)
• dywersyfikacja kanałów transmisji – 4 kanały umożliwiające automatyczny wybór tego, który pozwoli na transmisję bez interferencji z innymi sygnałami w paśmie częstotliwości 868 MHz

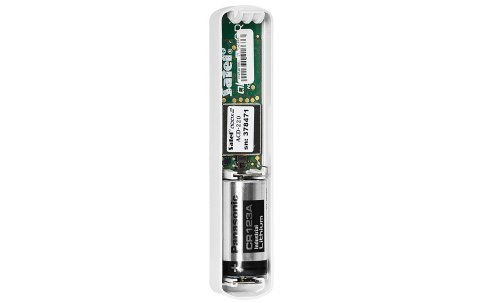

• zasilanie: 1x bateria 3V CR123A (w zestawie)
• szyfrowana dwukierunkowa komunikacja radiowa (standard AES)
• sygnalizacja LED
• nadzór układu detekcji ruchu
• opcja „ECO” umożliwiająca wydłużenie czasu pracy na baterii.
• kontrola stanu baterii.
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża

Specyfikacja

• Częstotliwość pracy: 868,0MHz ~ 868,6MHz
• Bateria: CR123A 3V
• Oczekiwany czas pracy baterii: do 2 lat
• Pobór prądu w stanie gotowości: 70 µA
• Maksymalny pobór prądu: 15 mA
• Wykrywalna prędkość ruchu: 0,3 ~ 1 m/s
• Czas rozruchu: 5s
• Obszar detekcji: 5mx1m, 15°
• Spełniane normy: EN 50130-4, EN 50130-5
• Klasa środowiskowa wg EN 50130-5: II
• Temperatura pracy: -10°C ~ 55°C
• Maksymalna wilgotność: 93±3%
• Waga: 43g
• Wymiary (szer./wys./dł.): 20x102x25mm

Zasięg komunikacji radiowej (w terenie otwartym):

• ACU-220 do 2000m
• ACU-280 do 1200m
